Аналоги пластины VBMT160404
Токарная пластина VBMT160404 — ромбическая 35°, радиус при вершине 0,4 мм. Ушёл импортный бренд или вырос срок поставки — подберём взаимозаменяемый аналог из наличия по ISO-геометрии (ISO 1832). 3 позиции этого типоразмера в каталоге: цена, наличие и КП за 30 минут.
VBMT160404: геометрия по ISO 1832
- Форма (поз. 1)
- V — ромбическая 35°, угол при вершине 35°
- Задний угол (поз. 2)
- B — 5°
- Класс точности (поз. 3)
- M — нормальный (наиболее распространён)
- Конструкция (поз. 4)
- T — с отверстием (зенковка с одной стороны), односторонний стружколом
- Длина режущей кромки
- 16 (типоразмер)
- Толщина
- 4,76 мм
- Радиус при вершине
- 0,4 мм
В наличии этого типоразмера — геометрии −PM, −PF, марки сплава CP15, CP25. Суффикс (геометрия/стружколом) и грейд (марка твердосплава) у каждого производителя свои и в ISO-код не входят — подберём под ваш материал и операцию.

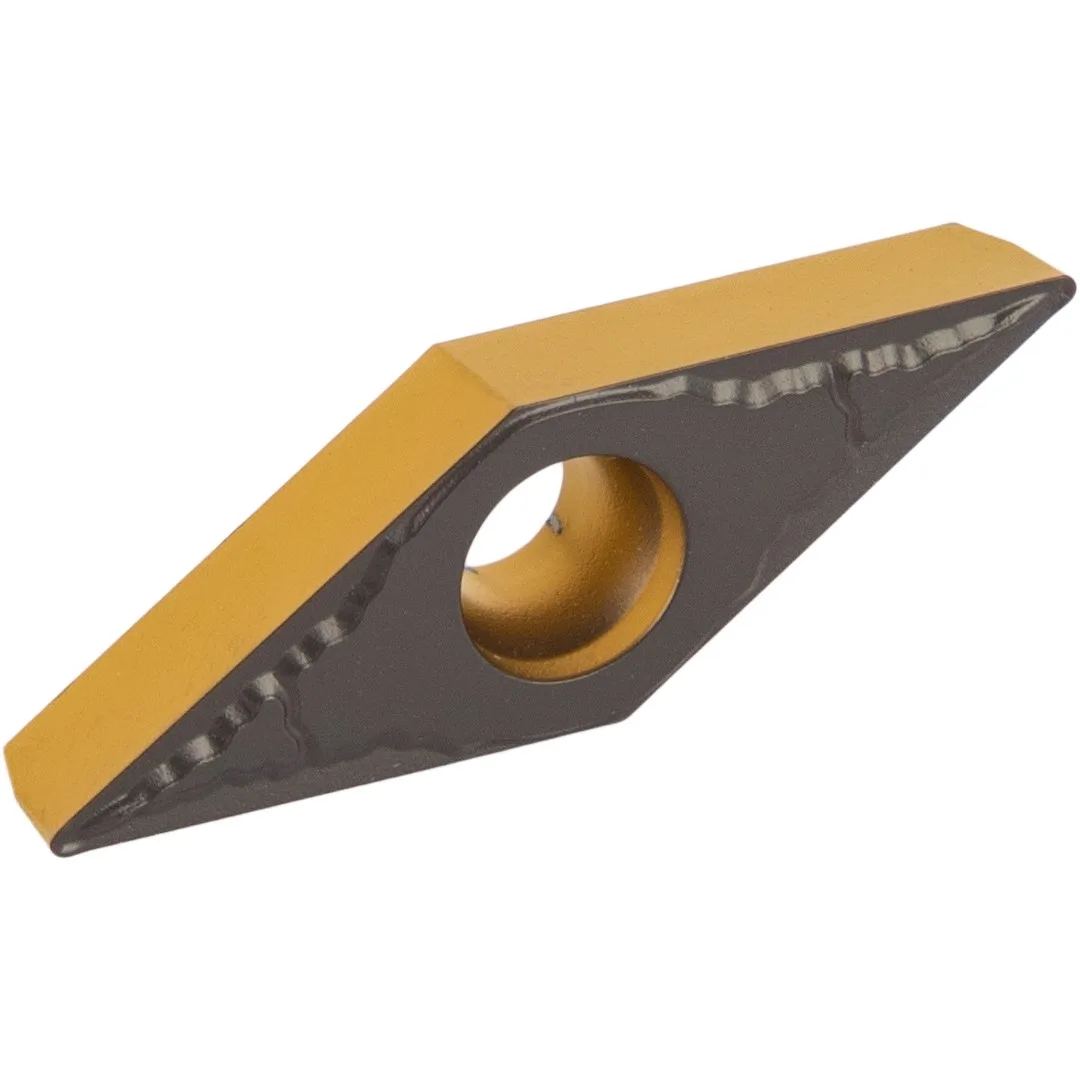

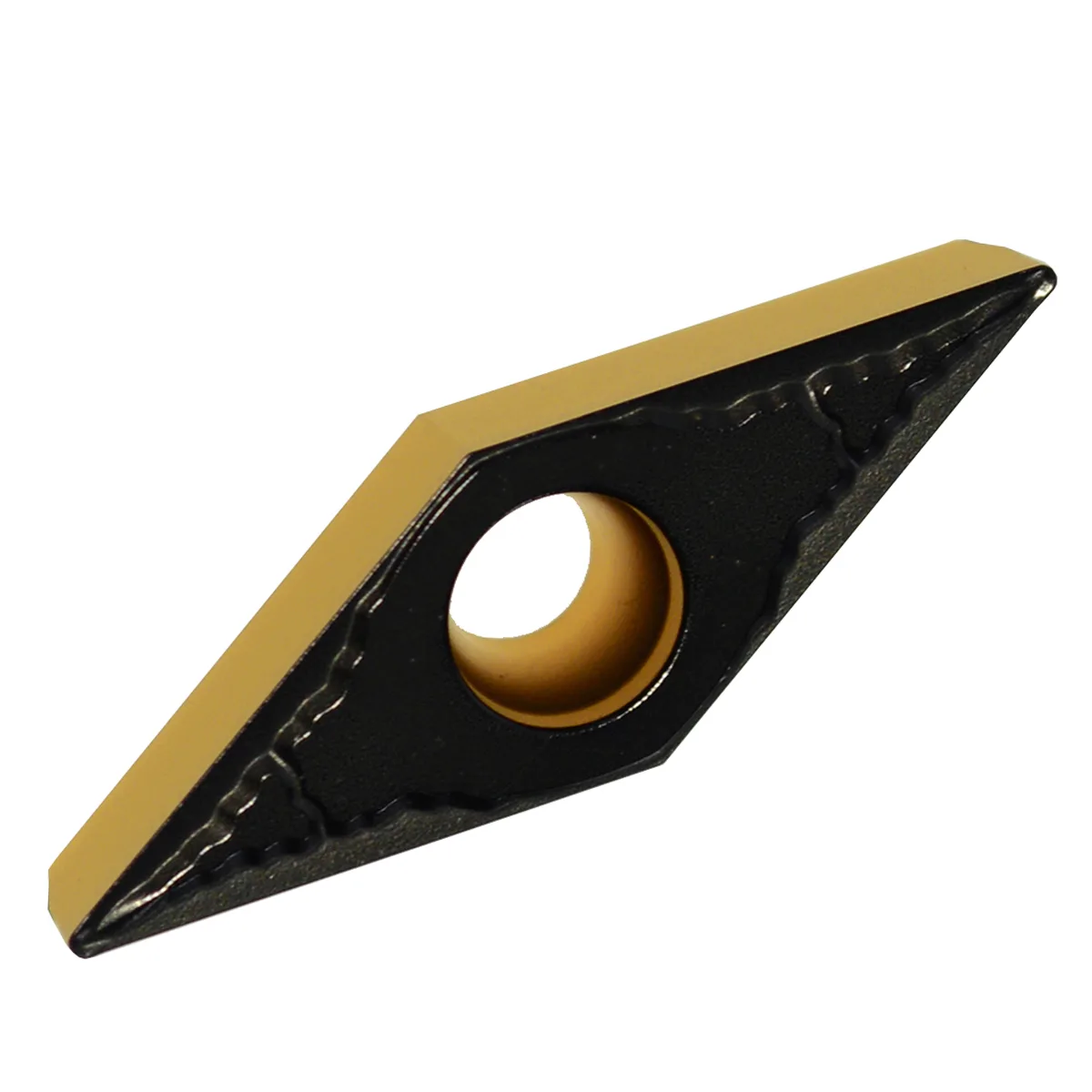

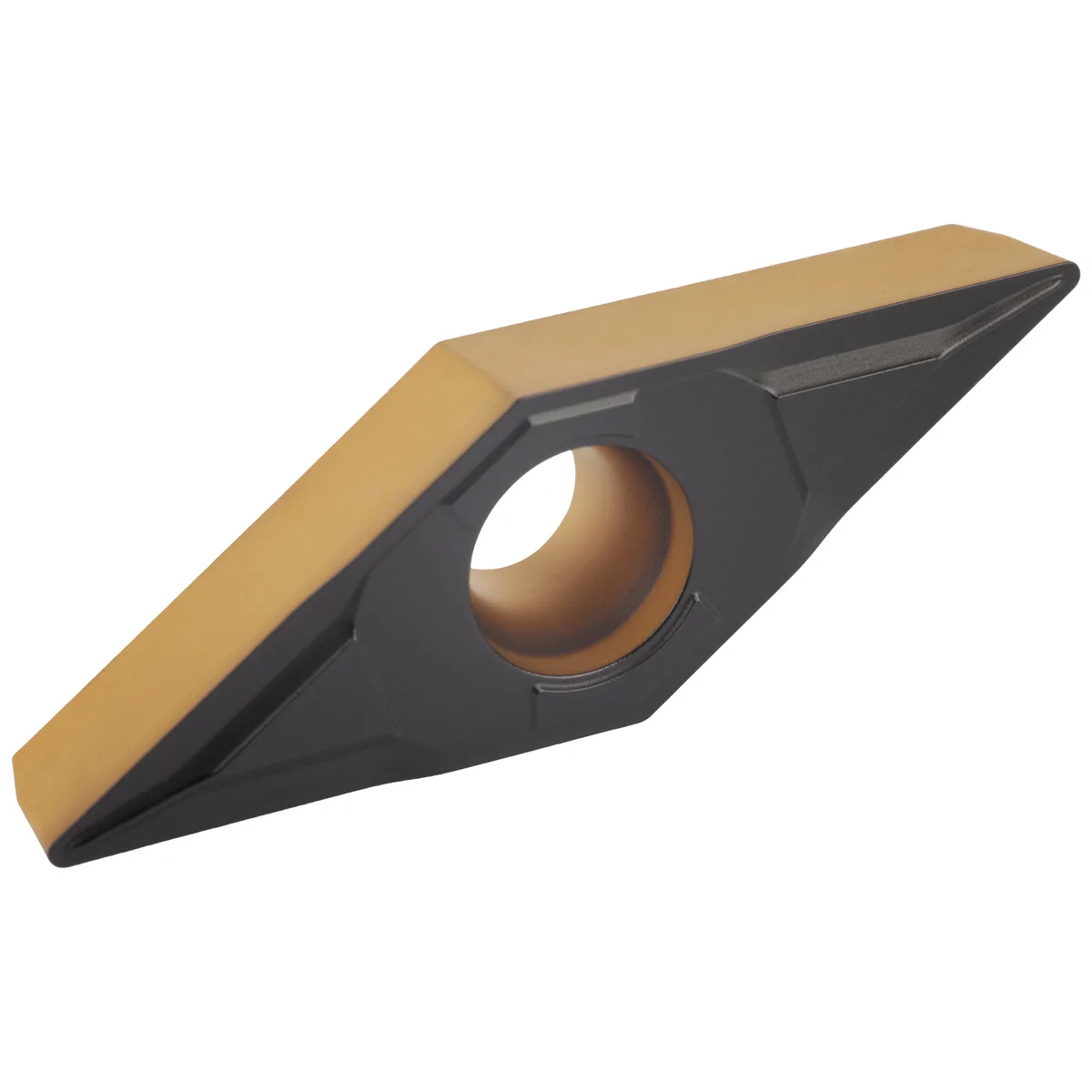

Наши аналоги VBMT160404 из наличия
Под заказ
Под заказ
Под заказДругие пластины VBMT
Частые вопросы
Встанет ли пластина VBMT160404 в мой резец?+
Да, если державка рассчитана на этот типоразмер: форма ромбическая 35° (угол при вершине 35°), задний угол 5° и длина кромки 16 заданы ISO-кодом VBMT160404 — пластина встаёт в любую державку под VBMT того же размера.
Аналог будет хуже импортного оригинала?+
ISO-геометрия (ромбическая 35°, радиус 0,4 мм) совпадает точно — пластина становится в ту же державку и работает на тех же режимах. Отличается марка сплава и стружколом: под ваш материал и операцию инженер подберёт ближайший по стойкости вариант и подтвердит совместимость в КП.
Какой грейд VBMT160404 брать под сталь, нержавейку или чугун?+
Грейд (марка твердосплава) в ISO-код не входит — его подбирают под обрабатываемый материал и режим по группам применения ISO (P, M, K, N, S, H). Напишите, что точите (в наличии CP15, CP25), и инженер предложит ближайший по применению сплав, а совместимость зафиксирует в КП.
Что значит суффикс после VBMT160404 (−PF, −PM)?+
Суффикс после кода (−PM, −PF) — фирменное обозначение стружколома, то есть геометрии передней поверхности. По ISO он детально не стандартизован: у каждого производителя свои окна по подаче и глубине. Подберём исполнение под вашу операцию — черновую, получистовую или чистовую.
