Аналоги пластины CNGG120404
Токарная пластина CNGG120404 — ромбическая 80°, радиус при вершине 0,4 мм. Ушёл импортный бренд или вырос срок поставки — подберём взаимозаменяемый аналог из наличия по ISO-геометрии (ISO 1832). 3 позиции этого типоразмера в каталоге: цена, наличие и КП за 30 минут.
CNGG120404: геометрия по ISO 1832
- Форма (поз. 1)
- C — ромбическая 80°, угол при вершине 80°
- Задний угол (поз. 2)
- N — 0°
- Класс точности (поз. 3)
- G — повышенный (шлифованный)
- Конструкция (поз. 4)
- G — с отверстием, двусторонний стружколом
- Длина режущей кромки
- 12 (типоразмер)
- Толщина
- 4,76 мм
- Радиус при вершине
- 0,4 мм

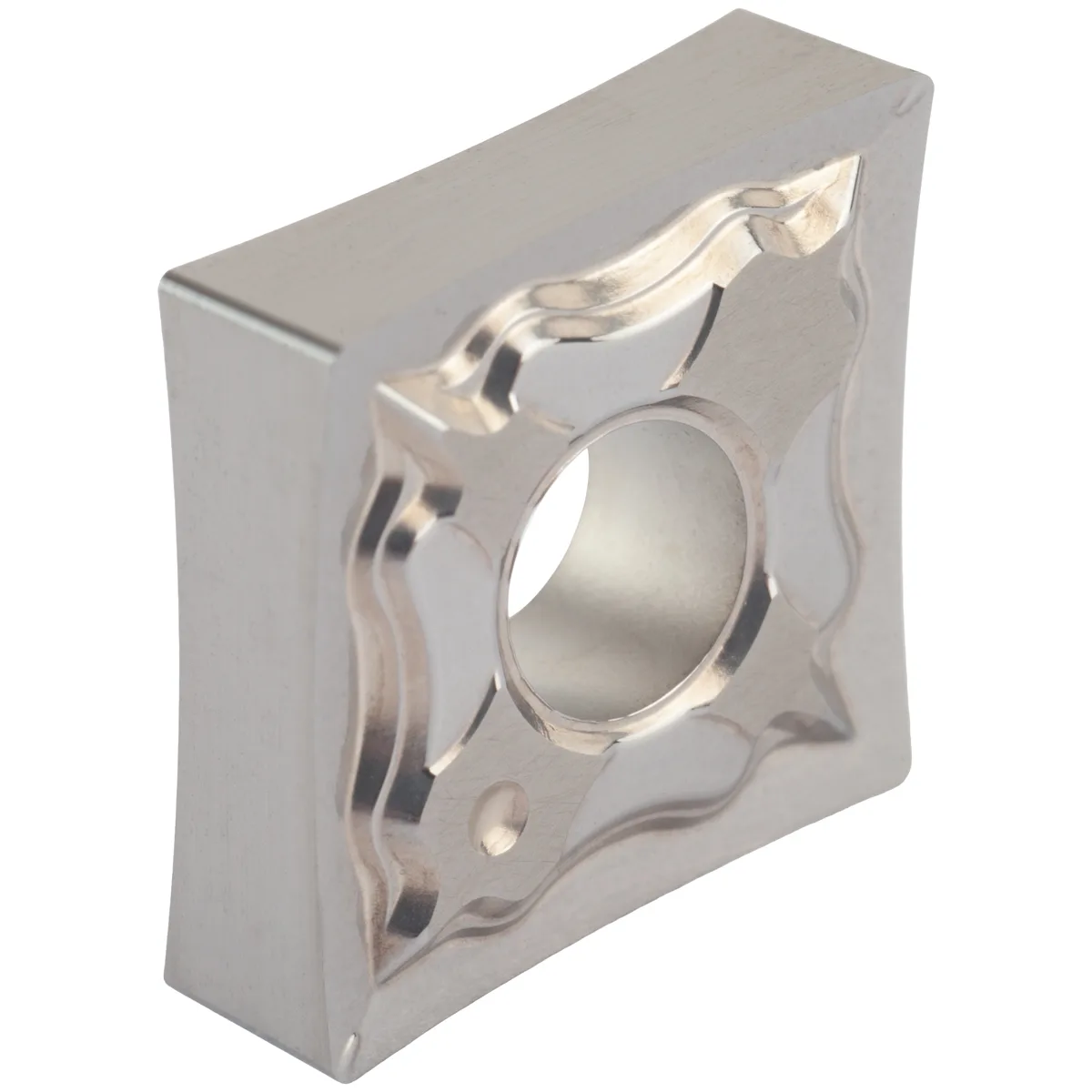

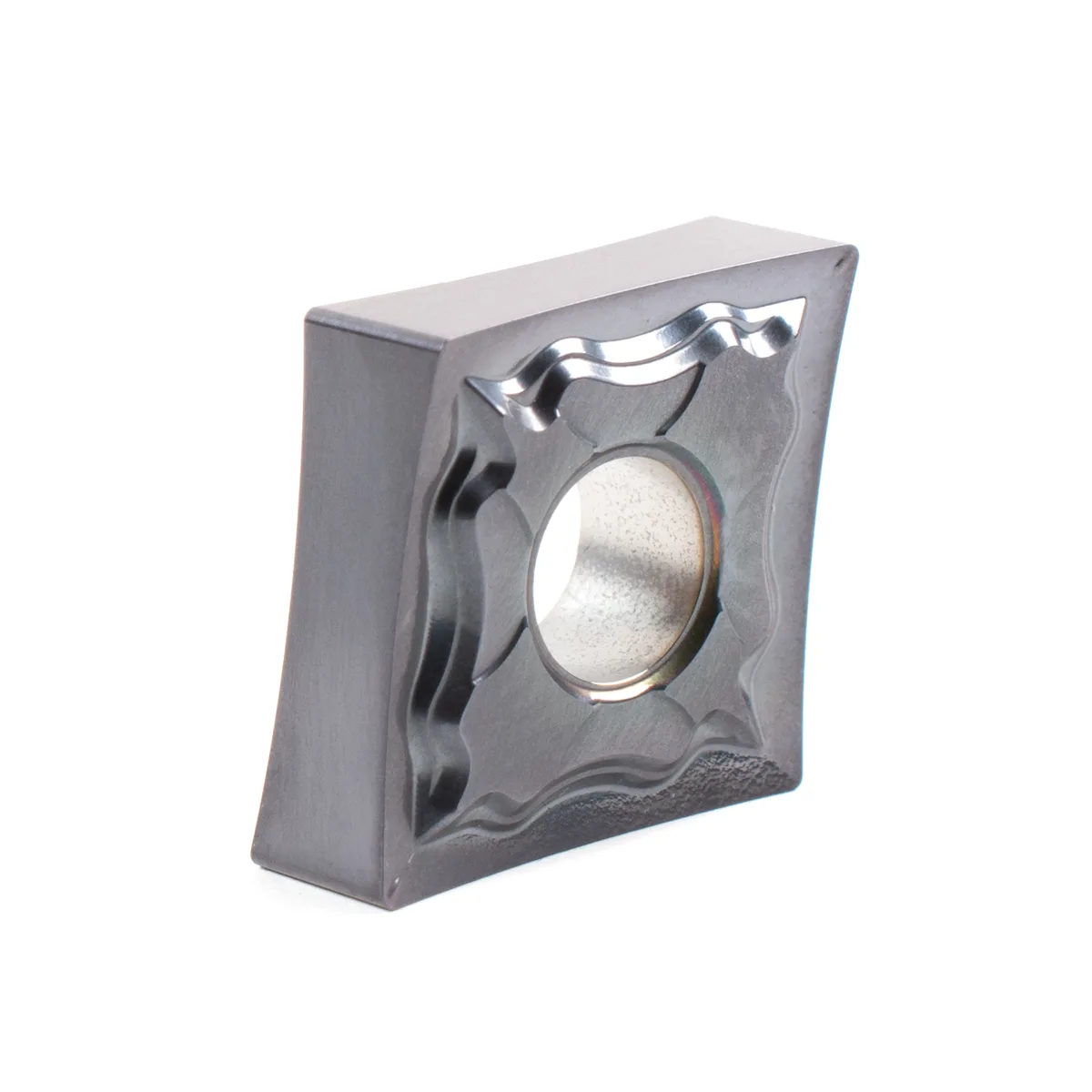

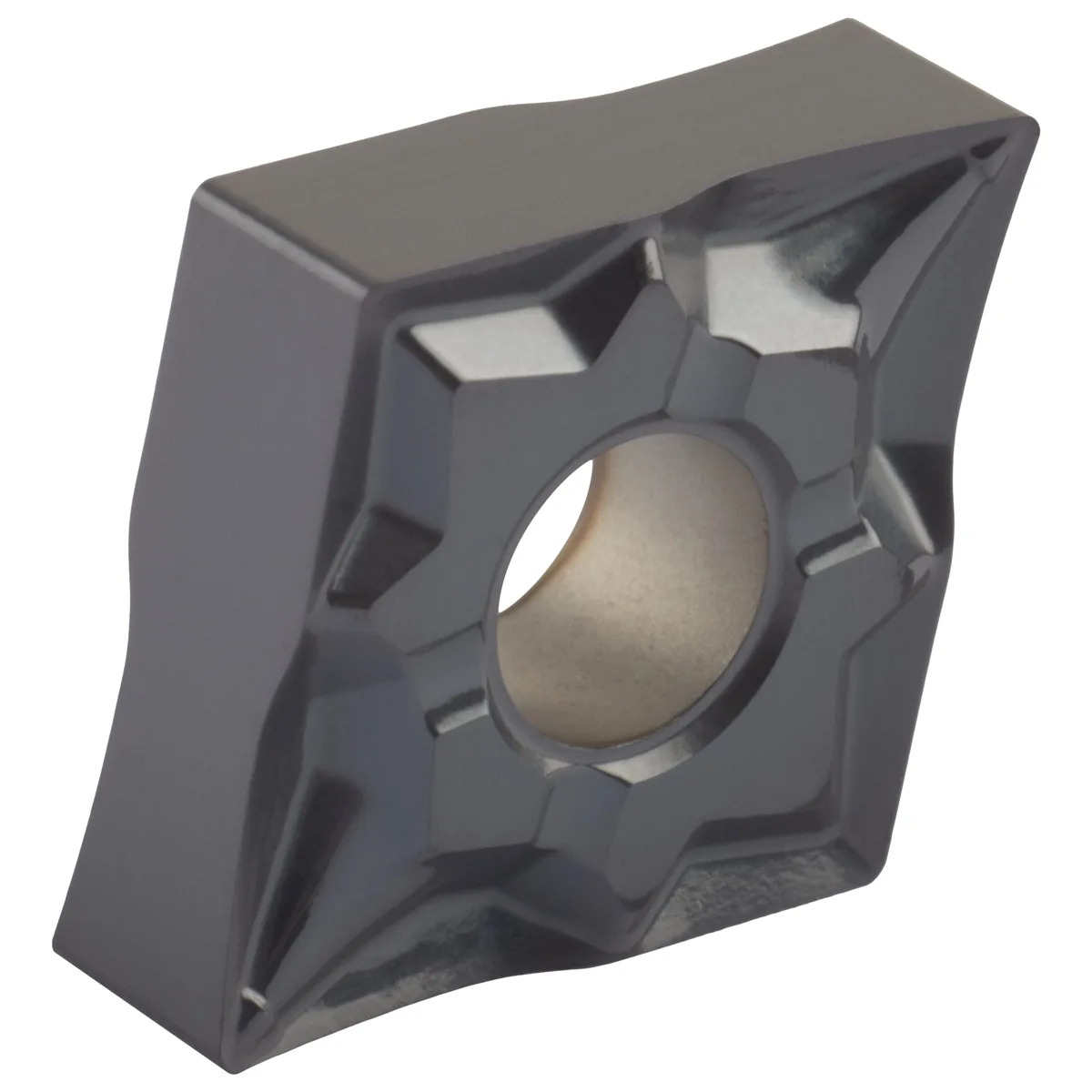

В наличии этого типоразмера — геометрии −SF, −NFC, −MF, марки сплава PM05. Суффикс (геометрия/стружколом) и грейд (марка твердосплава) у каждого производителя свои и в ISO-код не входят — подберём под ваш материал и операцию.
Наши аналоги CNGG120404 из наличия
Под заказ
Под заказ
Под заказДругие пластины CNGG
Частые вопросы
Встанет ли пластина CNGG120404 в мой резец?+
Да, если державка рассчитана на этот типоразмер: форма ромбическая 80° (угол при вершине 80°), задний угол 0° и длина кромки 12 заданы ISO-кодом CNGG120404 — пластина встаёт в любую державку под CNGG того же размера.
Аналог будет хуже импортного оригинала?+
ISO-геометрия (ромбическая 80°, радиус 0,4 мм) совпадает точно — пластина становится в ту же державку и работает на тех же режимах. Отличается марка сплава и стружколом: под ваш материал и операцию инженер подберёт ближайший по стойкости вариант и подтвердит совместимость в КП.
Какой грейд CNGG120404 брать под сталь, нержавейку или чугун?+
Грейд (марка твердосплава) в ISO-код не входит — его подбирают под обрабатываемый материал и режим по группам применения ISO (P, M, K, N, S, H). Напишите, что точите (в наличии PM05), и инженер предложит ближайший по применению сплав, а совместимость зафиксирует в КП.
Что значит суффикс после CNGG120404 (−PF, −PM)?+
Суффикс после кода (−SF, −NFC, −MF) — фирменное обозначение стружколома, то есть геометрии передней поверхности. По ISO он детально не стандартизован: у каждого производителя свои окна по подаче и глубине. Подберём исполнение под вашу операцию — черновую, получистовую или чистовую.
